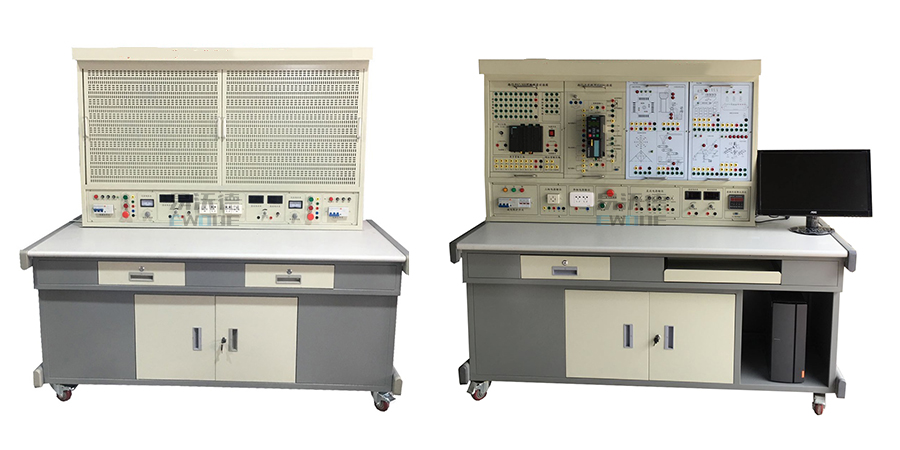

电工实训台分：初级实训台，中级实训台，实训台

技术条件：

工作电源：三相五线制 AC380V ±5% 50Hz

工作环境：温度-10℃～40℃，湿度85%RH(25℃)，海拔<4000m

整机容量：≤1KVA

外型尺寸：1400（L）×720（W）×1600（H）（此尺寸可以根据用户要求做适当调整）

实验台基本配置及指标：

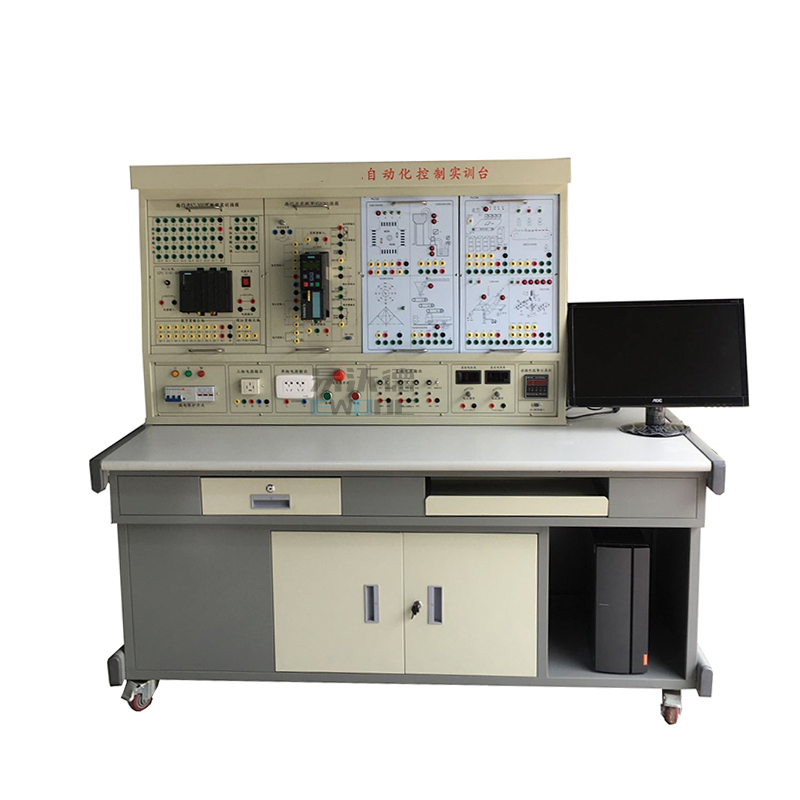

该操作台整体结构采用1.5mm厚钢板经亚光喷塑处理而成。顶部设有网孔板，为实训提供必要的操作场地，学生/老师可以随心组合各种电路。向下是电源控制屏，提供实训必要的电源有、220/380V单/三相交流电源，交流电压、电流表，电源控制屏还设有启动、停止控制单元和电压/电流综合保护装置，保护动做快、无死区桌面采用１.５mm钢板桌面、防水、防火，抽屉采用高质量无声导轨，无噪声，推拉自如。

电流保护：动做电流≤30mA，动做时间＜0.1s；(两组)

电压保护：动做电压≤40V，动做时间＜0.1s；（两组）

交流电源：单相220V/三相380V，每路输出均带有短路、过流保护。

可调交流电源：单相0-250V连续可调，输出带有短路、过流保护。

可调直流电源：单路DC 0-36V连续可调，输出带有短路、过流保护。

数字直流电压表：量程200V，测量精度0.5%、设有超量程报警；

数字直流电流表：自动量程转换量2A，测量精度0.5%；设有超量程报警；

数字交流电压表：自动量程转换量500V，测量精度0.5%、设有超量程报警；

数字交流电流表：自动量程转换量5A，测量精度0.5%；设有超量程报警；

数字功率表：独立的微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上切分八档区域，自动换档。精度为1.0级，电压、电流量程分别为500V、5A。校准及调零均由软件完成，不采用传统的电位器调节，避免了常见的漂移问题。

器件库：包括大功率可调电阻器、降压电阻、制动电阻、整流桥等实训器件。

网孔板：采用钢板喷塑工艺制作，两块。

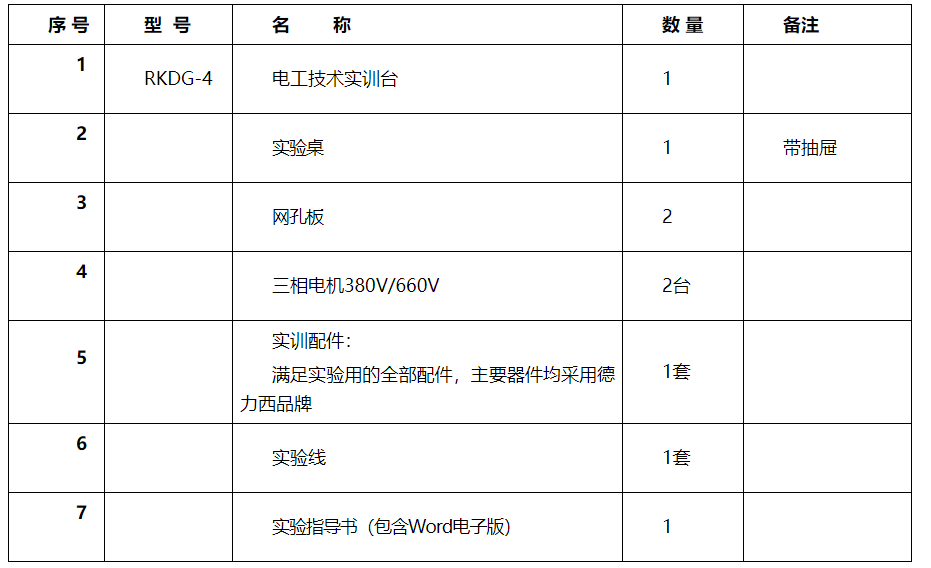

产品每套配置表（单台）

可完成以下电工实训项目：

1、日光灯的安装

2、白炽灯的安装

3、开关与插座的安装

4、分线盒的安装

5、线路分配设计

6、两地控制一盏灯

7、线槽布线施工训练

8、仪表的使用

9、三相异步电动机直接起动、停车的控制电路连接；

10、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

11、按钮联锁的三相交流异步电动机正、反转控制电路的连接；

12、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

13、三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

14、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

15、三相交流异步电动机能耗制动控制电路的连接；

16、三相交流异步电动机反接制动控制电路的连接；

17、多台电动机的顺序启动控制电路的连接

18、多台电动机的顺序停止控制电路的连接

19、电动机的往返行程控制电路的连接；

20、手动控制三相异步电动机的串电阻降压启动控制

21、时间继电器控制三相异步电动机的串电阻降压启动控制

22、普通车床控制电路的连接；

23、电动葫芦控制电路的连接；

24、三相交流异步电动机既能点动，又能连续转动的控制电路连接；

25、两地控制电路的连接
